hmi.c File Reference

HMI simple basada en FSM para LCD 16x2 y 4 teclas. More...

#include "hmi/hmi.h"
#include "drivers/buttons_driver.h"
#include "drivers/buzzer_driver.h"
#include "drivers/lcd_driver.h"
#include <stdbool.h>
#include <stdint.h>
#include <stdio.h>
#include <stdlib.h>

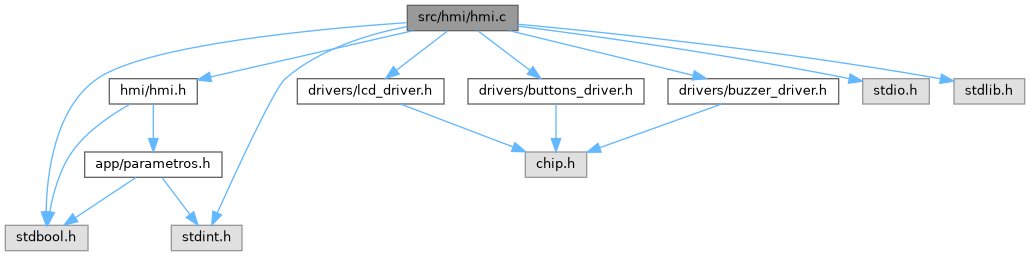

Include dependency graph for hmi.c:

Go to the source code of this file.

Data Structures
struct	hmi_param_desc_t
struct	hmi_ui_t
struct	hmi_estado_t

Macros
#define	HMI_LCD_COLUMNAS   16U
#define	HMI_TICK_MS   20U
#define	HMI_BEEP_MS   20U
#define	HMI_BEEP_TICKS   (HMI_BEEP_MS / HMI_TICK_MS)

Enumerations
enum	hmi_pantalla_t {   HMI_PANTALLA_INICIO = 0 ,   HMI_PANTALLA_MENU ,   HMI_PANTALLA_EDICION }
enum	hmi_parametro_t {   HMI_PARAM_SETPOINT = 0 ,   HMI_PARAM_HISTERESIS ,   HMI_PARAM_TMIN_ON ,   HMI_PARAM_TMIN_OFF ,   HMI_PARAM_MODO ,   HMI_PARAM_COUNT }
enum	hmi_evento_t {   HMI_EVENTO_NINGUNO = 0 ,   HMI_EVENTO_MENU ,   HMI_EVENTO_SUBIR ,   HMI_EVENTO_BAJAR ,   HMI_EVENTO_ACEPTAR }

Functions
static void	hmi_escribir_linea (uint8_t fila, const char *texto)
static void	hmi_formatear_deci (char *salida, size_t tam_salida, int16_t valor_deci)
static int16_t	hmi_cargar_valor_edicion_actual (void)
static void	hmi_guardar_valor_editado (void)
static void	hmi_dibujar_inicio (void)
static void	hmi_dibujar_menu (void)
static void	hmi_dibujar_edicion (void)
static void	hmi_dibujar (void)
void	hmi_init (void)
	Inicializa el estado interno de la HMI y dibuja la pantalla inicial.
void	hmi_process (void)
	Procesa la navegacion de la interfaz y actualiza el LCD si es necesario.
void	hmi_cargar_parametros_control (const parametros_control_t *parametros)
	Carga en la HMI los parametros de control vigentes.
void	hmi_cargar_estado_proceso (const hmi_estado_proceso_t *estado)
	Carga en la HMI el estado visible actual del proceso.
parametros_control_t	hmi_obtener_parametros_control (void)
	Obtiene todos los parametros de control actualmente cargados en la HMI.

Variables
static hmi_estado_t	hmi_
static const hmi_param_desc_t	hmi_param_descs_ [HMI_PARAM_COUNT]

Macro Definition Documentation

HMI_BEEP_MS

#define HMI_BEEP_MS   20U

Definition at line 19 of file hmi.c.

HMI_BEEP_TICKS

#define HMI_BEEP_TICKS   (HMI_BEEP_MS / HMI_TICK_MS)

Definition at line 20 of file hmi.c.

HMI_LCD_COLUMNAS

#define HMI_LCD_COLUMNAS   16U

Definition at line 17 of file hmi.c.

HMI_TICK_MS

#define HMI_TICK_MS   20U

Definition at line 18 of file hmi.c.

Enumeration Type Documentation

hmi_evento_t

enum hmi_evento_t

Enumerator
HMI_EVENTO_NINGUNO
HMI_EVENTO_MENU
HMI_EVENTO_SUBIR
HMI_EVENTO_BAJAR
HMI_EVENTO_ACEPTAR

Definition at line 37 of file hmi.c.

hmi_pantalla_t

enum hmi_pantalla_t

Enumerator
HMI_PANTALLA_INICIO
HMI_PANTALLA_MENU
HMI_PANTALLA_EDICION

Definition at line 22 of file hmi.c.

hmi_parametro_t

enum hmi_parametro_t

Enumerator
HMI_PARAM_SETPOINT
HMI_PARAM_HISTERESIS
HMI_PARAM_TMIN_ON
HMI_PARAM_TMIN_OFF
HMI_PARAM_MODO
HMI_PARAM_COUNT

Definition at line 28 of file hmi.c.

Function Documentation

hmi_cargar_estado_proceso()

void hmi_cargar_estado_proceso

(

const hmi_estado_proceso_t *

estado

)

Parameters

estado

Estructura con temperatura, presencia de sensor y estado de salida.

Definition at line 363 of file hmi.c.

References hmi_, HMI_PANTALLA_INICIO, hmi_ui_t::necesita_redibujado, hmi_ui_t::pantalla, hmi_ui_t::salida_activa, hmi_estado_proceso_t::salida_activa, hmi_ui_t::sensor_disponible, hmi_estado_proceso_t::sensor_disponible, hmi_ui_t::temperatura_deci_celsius, hmi_estado_proceso_t::temperatura_deci_celsius, hmi_ui_t::temperatura_valida, hmi_estado_proceso_t::temperatura_valida, and hmi_estado_t::ui.

Referenced by app_init(), and app_step_20ms().

hmi_cargar_parametros_control()

void hmi_cargar_parametros_control

(

const parametros_control_t *

parametros

)

Parameters

parametros

Estructura con los parametros visibles/editables del control.

Definition at line 353 of file hmi.c.

References hmi_, hmi_ui_t::necesita_redibujado, hmi_estado_t::parametros, and hmi_estado_t::ui.

Referenced by app_init().

hmi_cargar_valor_edicion_actual()

static int16_t hmi_cargar_valor_edicion_actual ( void  )

static

Definition at line 120 of file hmi.c.

References hmi_ui_t::editando, parametros_control_t::histeresis_deci_celsius, hmi_, HMI_PARAM_HISTERESIS, HMI_PARAM_MODO, HMI_PARAM_SETPOINT, HMI_PARAM_TMIN_OFF, HMI_PARAM_TMIN_ON, parametros_control_t::modo_calentar, hmi_estado_t::parametros, parametros_control_t::setpoint_deci_celsius, parametros_control_t::tiempo_minimo_apagado_ms, parametros_control_t::tiempo_minimo_encendido_ms, and hmi_estado_t::ui.

Referenced by hmi_process().

hmi_dibujar()

static void hmi_dibujar ( void  )

static

Definition at line 226 of file hmi.c.

References hmi_, hmi_dibujar_edicion(), hmi_dibujar_inicio(), hmi_dibujar_menu(), HMI_PANTALLA_EDICION, HMI_PANTALLA_INICIO, HMI_PANTALLA_MENU, hmi_ui_t::necesita_redibujado, hmi_ui_t::pantalla, and hmi_estado_t::ui.

Referenced by hmi_init(), and hmi_process().

hmi_dibujar_edicion()

static void hmi_dibujar_edicion ( void  )

static

Definition at line 196 of file hmi.c.

References hmi_ui_t::editando, hmi_, hmi_escribir_linea(), hmi_formatear_deci(), HMI_LCD_COLUMNAS, hmi_param_descs_, HMI_PARAM_MODO, HMI_PARAM_TMIN_OFF, HMI_PARAM_TMIN_ON, hmi_param_desc_t::titulo, hmi_estado_t::ui, and hmi_ui_t::valor_edicion.

Referenced by hmi_dibujar().

hmi_dibujar_inicio()

static void hmi_dibujar_inicio ( void  )

static

Definition at line 162 of file hmi.c.

References parametros_control_t::histeresis_deci_celsius, hmi_, hmi_escribir_linea(), hmi_formatear_deci(), HMI_LCD_COLUMNAS, parametros_control_t::modo_calentar, hmi_estado_t::parametros, hmi_ui_t::salida_activa, hmi_ui_t::sensor_disponible, parametros_control_t::setpoint_deci_celsius, hmi_ui_t::temperatura_deci_celsius, hmi_ui_t::temperatura_valida, and hmi_estado_t::ui.

Referenced by hmi_dibujar().

hmi_dibujar_menu()

static void hmi_dibujar_menu ( void  )

static

Definition at line 190 of file hmi.c.

References hmi_, hmi_escribir_linea(), hmi_param_descs_, hmi_ui_t::menu_index, hmi_param_desc_t::titulo, and hmi_estado_t::ui.

Referenced by hmi_dibujar().

hmi_escribir_linea()

static void hmi_escribir_linea ( uint8_t  fila, const char *  texto  )

static

Definition at line 97 of file hmi.c.

References driver_lcd_printf(), driver_lcd_set_position(), and HMI_LCD_COLUMNAS.

Referenced by hmi_dibujar_edicion(), hmi_dibujar_inicio(), and hmi_dibujar_menu().

hmi_formatear_deci()

static void hmi_formatear_deci ( char *  salida, size_t  tam_salida, int16_t  valor_deci  )

static

Definition at line 106 of file hmi.c.

Referenced by hmi_dibujar_edicion(), and hmi_dibujar_inicio().

hmi_guardar_valor_editado()

static void hmi_guardar_valor_editado ( void  )

static

Definition at line 138 of file hmi.c.

References hmi_ui_t::editando, parametros_control_t::histeresis_deci_celsius, hmi_, HMI_PARAM_HISTERESIS, HMI_PARAM_MODO, HMI_PARAM_SETPOINT, HMI_PARAM_TMIN_OFF, HMI_PARAM_TMIN_ON, parametros_control_t::modo_calentar, hmi_estado_t::parametros, parametros_control_t::setpoint_deci_celsius, parametros_control_t::tiempo_minimo_apagado_ms, parametros_control_t::tiempo_minimo_encendido_ms, hmi_estado_t::ui, and hmi_ui_t::valor_edicion.

Referenced by hmi_process().

hmi_init()

void hmi_init

(

void

)

Debe llamarse una sola vez luego de haber inicializado los drivers de hardware necesarios, en particular el LCD.

Definition at line 249 of file hmi.c.

References driver_lcd_write_char(), hmi_ui_t::editando, hmi_, hmi_dibujar(), HMI_PANTALLA_INICIO, HMI_PARAM_SETPOINT, hmi_ui_t::menu_index, hmi_ui_t::necesita_redibujado, hmi_ui_t::pantalla, hmi_ui_t::ticks_buzzer_restantes, hmi_estado_t::ui, and hmi_ui_t::valor_edicion.

Referenced by app_init().

hmi_obtener_parametros_control()

parametros_control_t hmi_obtener_parametros_control

(

void

)

Returns

Copia de los parametros editables actuales.

Definition at line 385 of file hmi.c.

References hmi_, and hmi_estado_t::parametros.

Referenced by app_step_20ms().

hmi_process()

void hmi_process

(

void

)

Esta funcion debe llamarse de manera periodica desde el lazo principal.

Definition at line 262 of file hmi.c.

References button_get_event(), buzzer_turn_off(), buzzer_turn_on(), hmi_param_desc_t::ciclico, hmi_ui_t::editando, hmi_, HMI_BEEP_TICKS, hmi_cargar_valor_edicion_actual(), hmi_dibujar(), HMI_EVENTO_ACEPTAR, HMI_EVENTO_BAJAR, HMI_EVENTO_MENU, HMI_EVENTO_NINGUNO, HMI_EVENTO_SUBIR, hmi_guardar_valor_editado(), HMI_PANTALLA_EDICION, HMI_PANTALLA_INICIO, HMI_PANTALLA_MENU, HMI_PARAM_COUNT, hmi_param_descs_, hmi_param_desc_t::maximo, hmi_ui_t::menu_index, hmi_param_desc_t::minimo, hmi_ui_t::necesita_redibujado, hmi_ui_t::pantalla, hmi_param_desc_t::paso, TECLA1, TECLA2, TECLA3, TECLA4, hmi_ui_t::ticks_buzzer_restantes, hmi_estado_t::ui, and hmi_ui_t::valor_edicion.

Referenced by app_step_20ms().

Variable Documentation

hmi_

hmi_estado_t hmi_

static

Initial value:

= {
    .parametros = {
        .setpoint_deci_celsius = 270,
        .histeresis_deci_celsius = 20U,
        .tiempo_minimo_encendido_ms = 0U,
        .tiempo_minimo_apagado_ms = 0U,
        .modo_calentar = true,
    },
    .ui = {
        .pantalla = HMI_PANTALLA_INICIO,
        .menu_index = HMI_PARAM_SETPOINT,
        .editando = HMI_PARAM_SETPOINT,
        .valor_edicion = 0,
        .necesita_redibujado = true,
        .ticks_buzzer_restantes = 0U,
    },
}

Definition at line 71 of file hmi.c.

Referenced by hmi_cargar_estado_proceso(), hmi_cargar_parametros_control(), hmi_cargar_valor_edicion_actual(), hmi_dibujar(), hmi_dibujar_edicion(), hmi_dibujar_inicio(), hmi_dibujar_menu(), hmi_guardar_valor_editado(), hmi_init(), hmi_obtener_parametros_control(), and hmi_process().

hmi_param_descs_

const hmi_param_desc_t hmi_param_descs_[HMI_PARAM_COUNT]

static

Initial value:

= {
    [HMI_PARAM_SETPOINT] = {.titulo = "Setpoint", .minimo = 0, .maximo = 1200, .paso = 1, .ciclico = false},
    [HMI_PARAM_HISTERESIS] = {.titulo = "Histeresis", .minimo = 1, .maximo = 200, .paso = 1, .ciclico = false},
    [HMI_PARAM_TMIN_ON] = {.titulo = "Tmin ON", .minimo = 0, .maximo = 6000, .paso = 1, .ciclico = false},
    [HMI_PARAM_TMIN_OFF] = {.titulo = "Tmin OFF", .minimo = 0, .maximo = 6000, .paso = 1, .ciclico = false},
    [HMI_PARAM_MODO] = {.titulo = "Modo", .minimo = 0, .maximo = 1, .paso = 1, .ciclico = true},
}

Definition at line 89 of file hmi.c.

Referenced by hmi_dibujar_edicion(), hmi_dibujar_menu(), and hmi_process().
